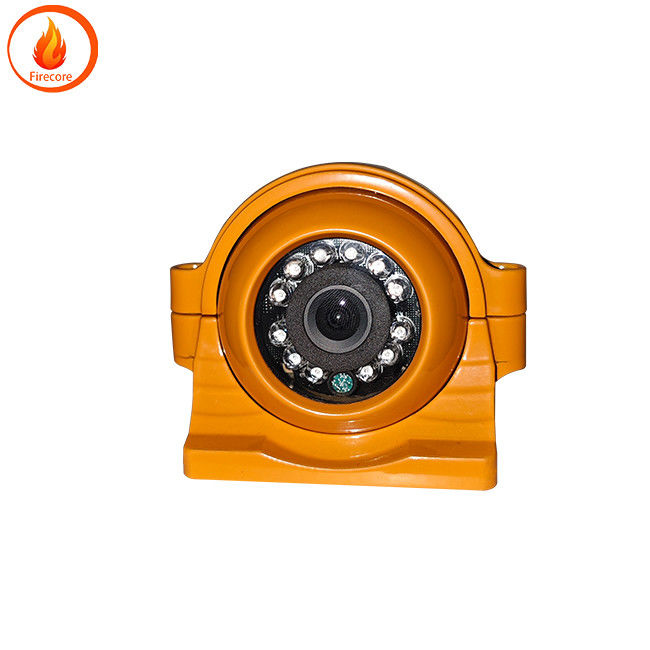

Câmera de veículo AHD personalizada à prova de choque AHD 1080P Câmera de carro Caminhão montado na lateral

AHD Câmera de carro Caminhão lado montado AHD esquerda e direita monitoramento ponto cego à prova d'água e resistente a choques

Figura (): 1) Diagrama de ligação de linhas
Diagrama de ligação de linha: conforme mostrado na figura (1)
Instalação de 5 sistemas de monitorização
Instalação de câmaras
Figura (2) Efeito de monitorização de quatro câmaras
Este sistema requer a instalação de quatro câmaras, como mostrado na Figura (2) As câmaras viradas para a frente são divididas em dois tipos de câmaras dedicadas e de uso geral.As câmaras especiais são instaladas no emblema do veículo, tal como mostrado na figura (3). As câmaras externas universais podem ser instaladas nas grades de admissão de ar, nos pára-choques ou noutros locais adequados.
Figura (3) Rendering da instalação de visão frontal
As câmaras de ambos os lados são instaladas no espelho retrovisor, tal como mostrado na figura (4)
Figura (4) Efeito da instalação de câmaras em ambos os lados
1. 2 Instalação do monitor: conecte a linha ao anfitrião do DVD de acordo com o diagrama de fiação.
1. 3 Instalação do hospedeiro: Após a ligação das linhas de acordo com o diagrama de fiação, coloque o hospedeiro numa caixa de armazenamento ou instale-o numa posição adequada no interior do veículo.O sensor de vibração está ligado à carroçaria do veículo..
6. Método de funcionamento do sistema de monitorização panorâmica
Existem dois modos de funcionamento do sistema de monitorização: modo automático e modo manual.O modo manual pode ser controlado através da alavanca de direção ou do interruptor de membrana (opcional) e o controlo da alavanca de direção e do interruptor de membrana é consistente
Sistema de monitorização panorâmica de 360 ° Método de operação de comutação do ecrã de exibição
(1) Quatro ecrãs: Quando o carro é ligado, o aparelho e a câmara começam a funcionar e o ecrã está num modo de quatro divisões em forma de H, exibindo quatro ecrãs:"frente", "atrás", "esquerda" e "direita" (a seguir designado "modo de ecrã básico") Após um atraso de 15 segundos, o ecrã desliga-se automaticamente e muda para o modo de navegação e áudio, mas todo o sistema continua no modo de gravação.
(2) Visão frontal: no modo gráfico básico, a câmara frontal funciona com o interruptor de filme ou levantando a alavanca de direcção para cima.A tela de exibição exibe a visão frontal do carro separadamente Pressione o interruptor de filme novamente ou levante a alavanca de direção para cima para desligar a tela e mudar para o modo de navegação e áudio

(3) Visão traseira: quando a marcha atrás estiver ligada, o display muda automaticamente para o ecrã de visão traseira, que é o modo de visão traseira.Desligue o modo de exibição de retrovisão e entre automaticamente no modo de exibição básica Após um atraso de 15 segundos, o ecrã desliga-se automaticamente e muda para o modo de navegação e áudio.
(4) Vista lateral:  In the basic graphics mode    when turning on the left or right turn lights    the display screen switches to the left and right display modes    cancels the turn signal    and the screen automatically switches to the basic graphics mode    with a delay of 5 seconds to turn off the display and switch to navigation and audio mode

(5) Vista lateral e traseira:  When reverse gear is engaged and turn signals are turned on    the display screen switches to a three screen display mode    where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car O canto superior direito mostra a imagem da frente direita do carro.A partir desta base, a marcha para trás é interrompida e, quando o sinal de viragem estiver ligado, o ecrã de exibição muda para os modos de exibição esquerdo e direito O lado esquerdo mostra a tela frontal esquerda do carro e o lado direito mostra a tela frontal direita do carro.  When the turn signal is cancelled    the screen automatically switches to the basic screen mode   with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode  .

(6) Durante o funcionamento do veículo, pressionando o interruptor da membrana ou levantando a alavanca de direcção para cima, pode entrar no modo de ecrã básico.

(7) Ao controlar a alavanca de direcção, a alavanca só pode ser levantada uma vez de cada vez. Se precisar de entrar no próximo ecrã, deve pausar um segundo antes de operar.Operação contínua por mais de duas vezes é inválida.O interruptor de filme fino é opcional.

(8) Quando os faróis forem utilizados à noite, o comando da alavanca de direcção é ineficaz. Neste caso, aperte as luzes intermitentes duplas para acionar e desligue-as.Neste momento, o sistema entra no modo básico e o método de funcionamento para ligar o ecrã é indicado nos passos (1) - (7).
