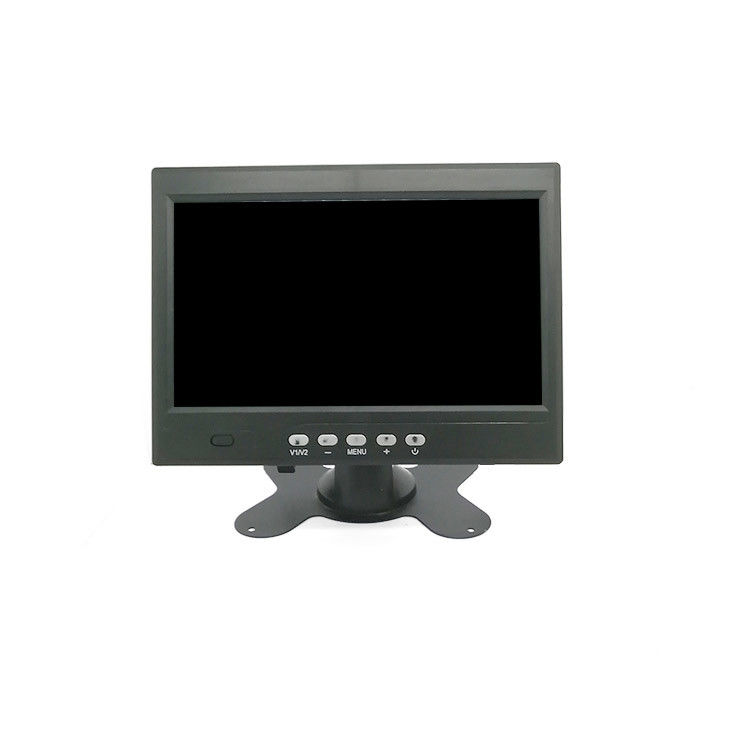

Display de câmera de visão traseira do ônibus AHD Truck Headrest Monitor Android

Imagem reversa de alta definição de simulação de caminhão de ônibus e câmera de visão traseira ao longo do caminho

Explicação pormenorizada da função de impressão em tela de botões
Função de impressão em ecrã de botões
O botão MODE entra na operação do menu e ao selecionar as configurações do menu é o botão put back
Seleção de funções de comutação na reprodução de vídeo V1/V2
- Operação do menu.
Chave M OK
+ Opção de menu tecla UP
POWER Prensa curta para desligar a tela Prensa longa para desligar
Janela de recepção do comando remoto IR

Explicação pormenorizada das funções de interface de fio
Descrição de nome Interface Detalhes
Canal CH1 CH1 ligado à câmara AHD à frente
Canal CH2 CH2 ligado à câmara AHD traseira
Canal CH3 CH3 ligado à câmara AHD esquerda
Canal CH4 CH1 ligado à câmara AHD direita
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
Linha de comando da câmara linha verde (CH2) para a linha azul clara (CH3) para o sinal de viragem à esquerda linha cinzenta (CH4) para a luz de sinal de viragem à direita
A interface de armazenamento TF porta de cartão pequeno é usado para armazenamento de vídeo

Observação: Após a fiação correta a tecla de piscar duplo irá exibir a tela direita
Anexo: Imagem da linha de controlo
1. 1. 3 Explicação pormenorizada das funções de controlo remoto
Nome chave Função chave
Botão de ligar/desligar
Retornar para inserir configurações do menu e retornar
AV1 muda para o ecrã de visualização à esquerda
AV2 muda para a tela de visualização direita
AV3 muda para o ecrã de visualização frontal
AV4 muda para o ecrã de visão traseira
Operação de menu de seta para cima tecla UP
Operação de menu com seta para baixo: tecla DON
Operação de menu de seta esquerda
Operação do menu da seta direita
Chave de confirmação OK

As câmaras montadas nos carros são a base para a implementação de numerosas funções ADAS de aviso e reconhecimento.Entre as muitas funções do ADAS, o sistema de processamento de imagem visual é relativamente básico e a câmara é a entrada do sistema de processamento de imagem visual Por isso, as câmaras dos carros são essenciais para uma condução inteligente.

Se uma câmara funciona bem ou não depende de 70% dos seus parâmetros ópticos determinados pela lente.Embora não seja tão caro quanto os chips COMS em termos de preço unitário, o desempenho é muito importante..
